ECOVAT toepassingen in warmtenetten

Report on KIVI visit to production site of ECOVAT in Oss.

This visit is a follow up to the earlier visit to ECOVAT on September 21, 2018. For that visit reference is made to the relevant report on the KIVI site.

At that visit it was announced that the system would be realised in a special project in Arnhem and it was agreed that KIVI then would visit the building location to see the system becoming in operation.

Today our host is again Aris de Groot, founder and managing director of ECOVAT. He states that unfortunately the project in Arnhem is in delay because instead of the originally targeted 500 houses the project now is to cover only 250 houses. The control system, therefore, has to be reengineered.

Meanwhile he is even more convinced that in future the advantages of renewable energies can only be harvested to the full extent if flexible storage of energy is possible at economically attractive prices and lasting for various seasons. With the storage systems known today this is only possible for short periods and not economically acceptable.

As a solution to these problems the new company ECOVAT is promoting their innovative solution for heating and/or cooling of a residential area with their highly isolated water-cask of up to 30 meters high and a diameter ranging from 30 up to 48 meters. The use of a four-pipe system in the area enables the supply or storage of water for heating as well as for cooling of a number of houses equipped with e.g. solar panels. A very innovative valve and controlling system ensures proper operation and service to the connected houses.

For details of the system reference is made to the website ECOVAT

A copy of the presentation can be found unther "Documenten" at the website or requested at the organiser of the visit.

The entrance of the location still is clearly dominated by rows of construction parts intended for building the water-cask to be realised in the town of Arnhem. In the production hall the isolation walls originally were made by hand.

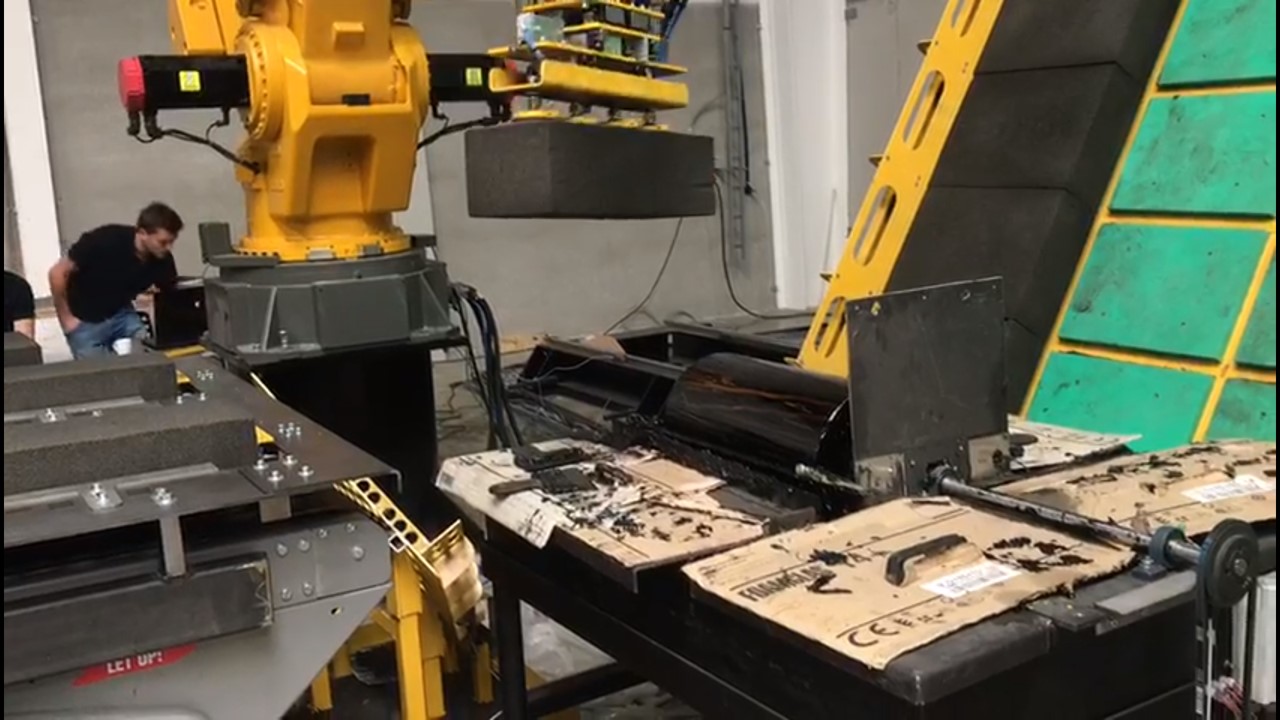

Today they are produced with a special robot system providing higher quality of the isolation. Logistic manager Ko Michelbrink explains why ECOVAT has chosen for a robot to improve the properties of the isolation walls.

Ecovat Thermal Energy Storage

Om duurzame energie maximaal te kunnen benutten is er vraag naar flexibiliteit. Het aandeel duurzaam opgewekte energie groeit en hiermee ook de vraag naar flexibiliteit.

Energieopslag zorgt ervoor dat we flexibel met onze energie om kunnen gaan. Met de huidige bekende thermische opslagsystemen kan echter slechts over korte periodes energie worden opgeslagen of is de realisatie niet rendabel genoeg.

Een Ecovat is een goed geïsoleerde, ondergrondse, betonnen buffertank met een gegarandeerde levensduur van 50 jaar. Bijgaande afbeelding (bijlage 1) is een Ecovat van 30 meter doorsnede en 28,8 meter diep. Grotere afmetingen zijn ook mogelijk, kleinere niet. Een Ecovat kan worden toegepast voor grote en kleine warmte- en koude netten. Het aantal aangesloten woningen (of woningequivalenten) per Ecovat kan variëren tussen de 1.000 en 40.000 afhankelijk van de grootte van het vat en de termijn die overbrugt moet worden.

Toepassingen:

Er zijn globaal 3 toepassingen mogelijkheden. Hierover zal in de bijeenkomst nader toelichting worden gegeven.

De levensduur en efficiëntie is gevalideerd door DNV-GL. De levensduur is daarbij gecertificeerd door TUV. Tevens wordt de levensduur contractueel vastgelegd en verzekerd tot 30 jaar.

Ondergronds bouwen heeft een aantal voordelen:

Ten eerste het voordeel dat er geen visuele hinder is voor betrokkenen zoals omwonenden. Dit bevordert het draagvlak en de vergunningprocedure.

Ten tweede dat de ruimte dubbel gebruikt kan worden, bijvoorbeeld voor parkeren of groen.

Ten derde dat het Ecovat minder warmte verliest in de winter dan bovengronds.

En tenslotte, dat het Ecovat minder fundering nodig heeft dan bovengronds. Indien gewenst kan het Ecovat ook deels bovengronds zijn. Bijvoorbeeld op locaties waar de visuele impact minder van belang is en waar een groter vat gewenst is. Beton heeft als voordeel dat er geen corrosie kan optreden.

Het doel van een Ecovat in een energiesysteem is om evenwicht tot stand te brengen tussen aanbod en vraag van duurzame energie door middel van energieopslag. De grote opslagcapaciteit en efficiëntie maken het mogelijk om energie op te slaan over de seizoenen heen. Zo speelt Ecovat optimaal in op vraag en aanbod van energie.

Op 21 september 2018 is eerder een bezoek aan ECOVAT gebracht met aandacht voor duurzame warmte voor woningen. Meer duurzame energie betekent ook, dat er neer opslag nodig is voor de energiedragers (Gas – Elektriciteit – Warmte)

In vervolg op het eerdere bedrijfsbezoek aan Ecovat zal nu dieper worden ingegaan op de toepassingsmogelijkheden van Ecovat in Warmtenetten.

Het bedrijfsbezoek bestaat uit een presentatie met technische en financieel inhoudelijke informatie van het Ecovat en de business case.

Afsluitend een bezichtiging van de nieuwe robotstraat voor het samenstellen van de isolatiepakketten voor de prefab betonnen elementen.

Onze gastheer is de Aris de Groot (Founder and Managing Director Ecovat).
